장비특징

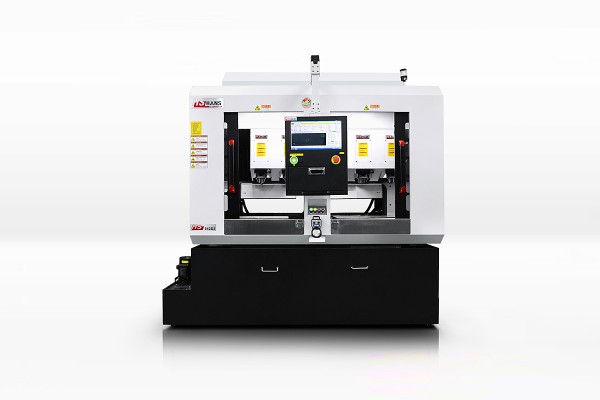

더블시스템 ATC가공기는 하나의 컨트롤러로 2대의 기계를 제어합니다.
공간절약과 장비원가절감을 통해서 대량생산에 최적화 되어 있습니다.
X, Y, Z축을 별도로 독립제어하여 각 테이블에서 별도 동기제어가 가능합니다.
독립적인 경보정이 가능하여 기존 2해드 장비의 단점을 보완하였습니다.
기계사양
Description | Unit | Data | |
행정 | 스트로크 | mm | 250 x 400 x 160 |
축간거리 | mm | 250 | |
중첩영역 | mm | 160 | |
스핀들~테이블 거리 | mm | 120 - 280 | |
지그영역 | mm | - | |
테이블 | 테이블 크기 | mm² | 500 x 400 (2ea) |
테이블 최대하중 | Kg | 50 | |
스핀들 | 최대 출력 | kW | 1.8 x 4PCS |
최대 회전수 | r.p.m | 60,000 | |
홀더 타입 | - | ISO10 | |
공구 수량 | EA | 5+5, 5+5 (축당) | |
정밀도 | 위치정밀도 | mm | ±0.004/300 |
반복정밀도 | mm | ±0.003/300 | |
이송속도 | 급속이송속도 | m/min | 18/18/15 |
제어기 | 컨트롤러 | - | NC65C |
전기 | 전원 | V, Hz | AC 220 / 50-60Hz |
전력 | kW | 12 | |
사이즈 | 장비 중량 | Kg | 4,000 |
장비크기 | mm | 2,180 x 1,600 x 2,100 |
