장비특징

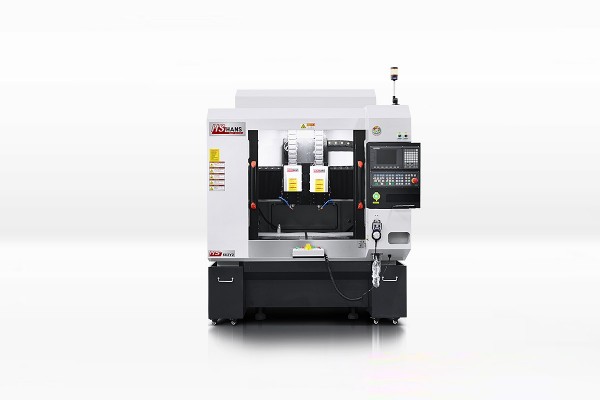

2해드 2테이블 고속가공기
테이블을 600mm*600mm 대면적으로 적용하여 여러개의 지그 배열 가능
전체 대리석구조로 구성되어 있어서 대면적가공시에도 진동이 작아 가공면 효과가 우수합니다.
기계사양
Description | Unit | Data | |
행정 | 스트로크 | mm | 920 x 600 x180 |
축간거리 | mm | 300 | |
중첩영역 | mm | 160 | |
스핀들~테이블 거리 | mm | 100-280 | |
지그영역 | mm | 100-280 | |
테이블 | 테이블 크기 | mm² | 600 x 600 (2ea) |
테이블 최대하중 | Kg | 50 | |
스핀들 | 최대 출력 | kW | 1.8 x 2PCS |
최대 회전수 | r.p.m | 60,000 | |
홀더 타입 | - | Collet ER11 | |
정밀도 | 위치정밀도 | mm | ±0.004/300 |
반복정밀도 | mm | ±0.003/300 | |
이송속도 | 급속이송속도 | m/min | 24/24/15 |
제어기 | 컨트롤러 | - | SYNTEC 6MD |
전기 | 전원 | V, Hz | AC 220 / 50-60Hz |
전력 | kW | 8 | |
사이즈 | 장비 중량 | Kg | 3,800 |
장비크기 | mm | 1,900 x 2,250 x 2,250 |
