장비특징

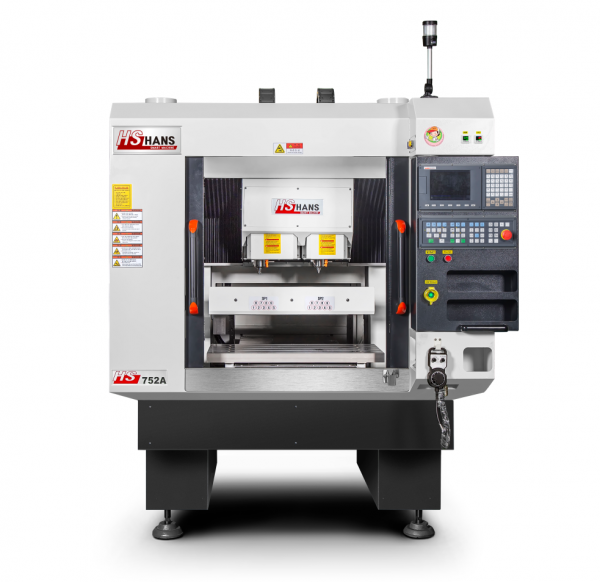

2축 ATC 고속가공기
9개 공구 교환 및 Z축 자동 측정 / 공구 교환시간 5초 / 절삭유 순환장치
ATC부분 칩 유입 최소환 / 4축 인덱스 옵션
기계사양
Description | Unit | Data | |
행정 | 스트로크 | mm | 500 x 400 x 170 |
축간거리 | mm | 300 | |
중첩영역 | mm | - | |
스핀들~테이블 거리 | mm | 170 - 340 | |
테이블 | 테이블 크기 | mm² | 800 x 400 |
테이블 최대하중 | Kg | 100 | |
스핀들 | 최대 출력 | kW | 2.5 kW |
최대 회전수 | r.p.m | 60,000 | |
홀더 타입 | - | T11 | |
공구 수량 | EA | 9 | |
정밀도 | 위치정밀도 | mm | ±0.005/300 |
반복정밀도 | mm | ±0.005/300 | |
이송속도 | 급속이송속도 | m/min | 15/15/12 |
제어기 | 컨트롤러 | - | SYNTEC 6GA |
전기 | 전원 | V, Hz | AC 220 / 50-60Hz |
전력 | kW | 9 | |
사이즈 | 장비 중량 | Kg | 2,800 |
장비크기 | mm | 1,620 x 2,160 x 2,200 |
