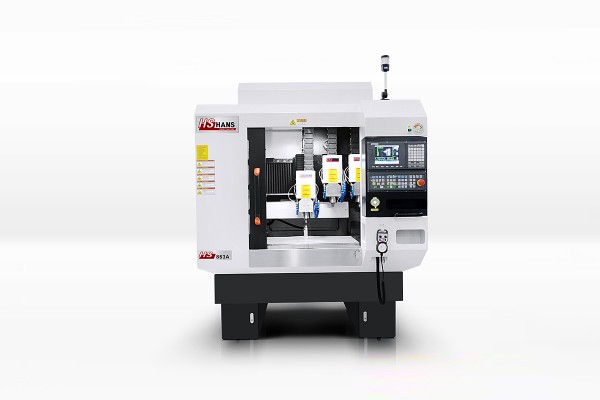

HS-843A
제품특징
3축 ATC 고속가공기
다양한 스핀들 옵션 선택이 가능 ISO10, ISO20, ISO25
세라믹 볼베어링 구조의 고속스핀들을 채택하여 가공효과가 매우 좋습니다.
동시 가공과 공구 교환이 가능하여 대량생산에 적합하며
전체 대리석구조로 설계되어 다축 가공시에도 진동의 영향이 없으며
방수구조와 진공물분리장치, 고용량펌프와 탱크가 장착되어 절삭유 사용이 편리합니다.
기계사양
| Description | Unit | Data | |
| 행정 | 스트로크 | mm | 480 x 400 x 160 |
| 축간거리 | mm | 240 | |
| 중첩영역 | mm | - | |
| 스핀들~테이블 거리 | mm | 130 - 290 | |
| 테이블 | 테이블 크기 | mm² | 800 x 400 |
| 테이블 최대하중 | Kg | 80 | |
| 스핀들 | 최대 출력 | kW | 1.8 / 4.0 / 6.0 |
| 최대 회전수 | r.p.m | 60,000/40,000/32,000 | |
| 홀더 타입 | - | ISO10/20/25 | |
| 공구 수량 | EA | 9 / 12 | |
| 정밀도 | 위치정밀도 | mm | ±0.004/300 |
| 반복정밀도 | mm | ±0.003/300 | |
| 이송속도 | 급속이송속도 | m/min | 15/15/15 |
| 제어기 | 컨트롤러 | - | SYNTEC 21GA |
| 전기 | 전원 | V, Hz | AC 220 / 50-60Hz |
| 전력 | kW | 14.5 | |
| 사이즈 | 장비 중량 | Kg | 2,800 |
| 장비크기 | mm | 1,620 x 2,160 x 2,200 | |
