제품특징

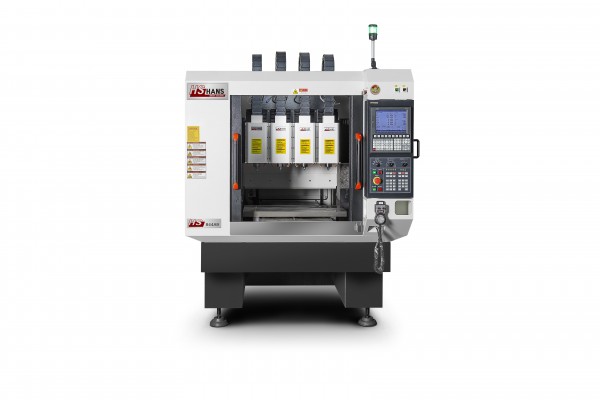

4축 ATC 고속가공기
4축 동시 가공이 가능하며, 주물구조 스핀들하우징을 채택하여 저진동을 실현하고
동시가공을 통해서 대량생산이 가능하도록 제작하였습니다.
기계사양
Description | Unit | Data | |
행정 | 스트로크 | mm | 200 x 400 x 180 |
축간거리 | mm | 200 | |
중첩영역 | mm | - | |
스핀들~테이블 거리 | mm | 135 - 315 | |
테이블 | 테이블 크기 | mm² | 800 x 400 |
테이블 최대하중 | Kg | 80 | |
스핀들 | 최대 출력 | kW | 1.8 / 4.0 |
최대 회전수 | r.p.m | 60,000/40,000 | |
홀더 타입 | - | ISO10/20 | |
공구 수량 | EA | 9 | |
정밀도 | 위치정밀도 | mm | ±0.004/300 |
반복정밀도 | mm | ±0.003/300 | |
이송속도 | 급속이송속도 | m/min | 15/15/15 |
제어기 | 컨트롤러 | - | SYNTEC 21GA |
전기 | 전원 | V, Hz | AC 220 / 50-60Hz |
전력 | kW | 14.5 | |
사이즈 | 장비 중량 | Kg | 2,800 |
장비크기 | mm | 1,620 x 2,160 x 2,200 |
