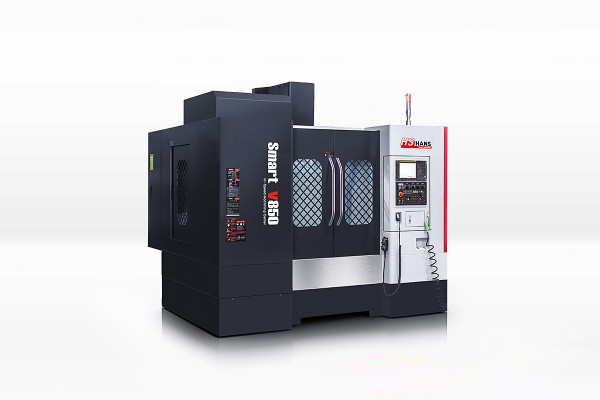

HS-V850


장비특징

고성능 V시리즈 머시닝센터는 고속 스핀들, 빠른이송, 짧은 공구교환시간이 가능하여

대량 생산과 단축된 사이클 타임에 필요한 조건을 제공합니다.

구조해석을 통한 설계는 기계의 강성과 고속 이송 안정성을 보장합니다.



기계사양

DescriptionUnitData
테이블테이블 크기 mm1,000x500
테이블 허용 중량 kg550
T슬롯 간격 mm5-18-130
행정x/y/z축 행정거리mm800x500x550
테이블~스핀들 mm110-650
스핀들~컬럼 가이드 mm520
스핀들홀더 규격  -BT40
스핀들 용량 KW7.5
스핀들 최대 회전수r/min12,000
스핀들 방식  -직결타입
이송방식X/Y/Z 가이드  -LM (ROLL TYPE)
X/Y/Z 이송축  -SCREW
정밀도위치정밀도mm±0.005/300
반복정밀도mm±0.003/300
공구교환ATC 형식  -암(Arm)
공구 보유수 EA24
이송속도x/y/z축 급속이송속도m/min48/48/48
최대 가공속도 mm/min1-12,000
중량
크기
압축공기 압력 Kg/㎠6
소요전력KW15
장비 크기 mm2,550x2,500x2,300
장비 중량 kg5,200
NC시스템  -FANUC



사용 예
